A型齿轮齿条拉幕系统是大型连栋温室内、外遮阳系统常用的驱动形式，该系统运行平稳，***。
原理：在该系统中，减速电机通过驱动轴带动齿轮齿条使其做直线往复运动，齿条与支撑滚轮上的推拉杆相连接，通过推拉杆的往复运动，实现遮阳网的展开和收拢。

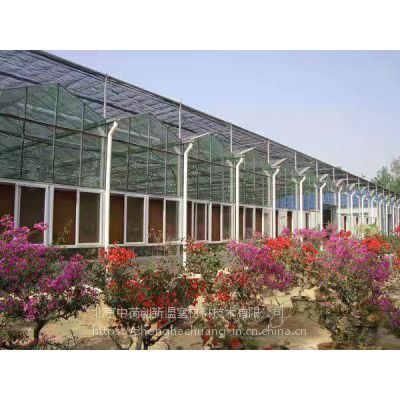

温室大棚内、外遮阳系统：
一、系统组成
遮阳系统骨架、电动减速机、外遮阳幕布、托幕线、压幕线、传动轴、拉幕齿轮齿条、齿条推拉杆、支撑滚轮、驱动边铝合金型材、定位卡簧、配重板以及相应连接附件等；
二、系统简述
遮阳系统能***将光线阻挡在温室外面，从而起到降温遮荫作用。
1、系统主要适用于夏季的遮荫、降温，使部分阳光进入温室，***作物避免强光灼伤，同实低温室温度。
2、通过调节遮阳网的开启关闭，来满足温室对光线的需求。
3、缚度的遮阳网具有防雹保护作用。
三、外遮荫骨架
立柱采用50×50×2.0方管，横梁采用50×50×2.0的方管，端立柱与***排立柱之间均用Ф20热镀锌圆管作为斜拉撑。所有钢构件均采用热浸镀锌。
四、驱动系统以及安装
齿轮齿条驱动系统，即以齿轮齿条为主要驱动牵引材料，工作中电动减速机通过转动轴带动齿轮运动，齿轮带动与其啮合的齿条运动，由此，连接于齿条两端的推杆在齿条的牵引下，带动系统的活动边运动达到启闭遮阳幕的目的。
1.拉幕支撑滚轮的安装，拉幕支撑滚轮安装于温室横梁或桁架上，用支撑滚轮抱箍用螺栓或ST5.5mm×25mm自钻自攻钉固定于温室横梁或桁架弦杆；
2.减速电机的安装，电机安装于温室拉幕机平面临近中心的立柱上，安装高度按设计功能确定，安装电机采用电机支座通过螺栓固定于立柱上；
3.驱动轴的安装，在安装驱动轴是必须在有齿条的位置事先将齿条套在驱动轴上；
4.齿轮齿条及推杆的布置安装，推杆的间距应控制在3m左右，推杆与拉幕齿条链接。
5.驱动边型材的安装
驱动边铝型材（驱幕铝材）放置在托幕线和压幕线之间靠近外遮阳横梁处后，用两个M6X10的螺钉穿过I型连接板紧定到驱动边型材的T型槽内，通过将推杆导杆连接卡和M6X75的T型螺栓将驱动边型材和推杆固定在一起。
6.遮阳网的安装
把遮阳网平放在托幕线和压幕线之间展开，用卡簧将外遮阳网固定在驱动边铝材上卡牢、卡实。然后把遮阳网拉平拉直用尼龙线扣将托压幕线和拉幕横梁及遮阳网一起固定。然后用M6X10的螺钉把幕坠固定在遮阳网的两边，注意幕坠的距离根据当地的风速情况具体确定，一般相邻两个幕坠的距离为600mm左右。***用剪刀将尼龙线扣的多余部分剪去。
该系统具有以下特点：
1、运行平稳、走行准确；
2、控制面积大，控制精度高，系统密闭性好；
3、使用寿命长，后期维护方便；
